UNP BALKEN

S235JR/S355J2	:	ongelegeerd	constructiestaal
kwaliteit	:	volgens EN	10025-5
toleranties	:	volgens EN	10279

F	=	Doorsnede
V	=	Verfoppervlakte
E	=	Afstand tot het zwaartepunt
I	=	Traagheidsmoment
W	=	Weerstandsmoment
i	=	Traagheidsstraal =

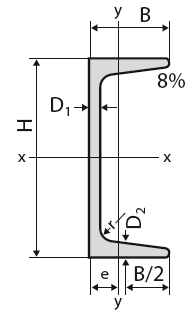

Helling bij	:	H <=300: 8%
		H > 300 : 5%
Afmetingen,		gewichten en statische gegevens

UNP	gew.	afme	tingen	in	mm	F	V	e	lx-x	Wx-x	ix-x	ly-y	Wy-y	iy-y	UNP
	kg/m	H	B	D¹	D²=r	cm²	m²	mm	cm4	cm3	cm	cm4	cm3	cm
30	4,35	30	33	5,0	7,0	5,4	0,174	13,1	6,9	4,26	1,08	5,33	2,68	0,99	30
40x20	2,92	40	20	5,0	5,0	3,7	0,142	6,7	7,58	3,79	1,44	1,14	0,86	0,56	40x20
40	4,96	40	35	5,0	7,0	6,2	0,199	13,3	14,1	7,05	1,50	6,68	3,08	1,04	40
50x25	3,93	50	25	5,0	6,0	4,9	0,181	8,2	16,8	6,73	1,85	2,49	1,48	0,71	50x25
50	5,70	50	38	5,0	7,0	7,1	0,232	13,7	26,4	10,6	1,92	9,12	3,75	1,13	50
60x30	5,17	60	30	6,0	6,0	6,5	0,215	9,1	31,6	10,5	2,21	4,51	2,16	0,84	60x30
65	7,23	65	42	5,5	7,5	9,0	0,272	14,2	57,5	17,7	2,52	14,1	5,07	1,25	65
80	8,90	80	45	6,0	8,0	11,0	0,312	14,5	106	26,5	3,10	19,4	6,36	1,33	80
100	10,80	100	50	6,0	8,5	13,5	0,372	15,5	206	41,2	3,91	29,3	8,49	1,47	100
120	13,70	120	55	7,0	9,0	17,0	0,434	16,0	364	60,7	4,62	43,2	11,1	1,59	120
140	16,40	140	60	7,0	10,0	20,4	0,489	17,5	605	86,4	5,45	62,7	14,8	1,75	140
160	19,20	160	65	7,5	10,5	24,0	0,546	18,4	925	116	6,21	85,3	18,3	1,89	160
180	22,50	180	70	8,0	11,0	28,0	0,611	19,2	1350	150	6,95	114	22,4	2,02	180
200	25,80	200	75	8,5	11,5	32,2	0,661	20,1	1910	191	7,70	148	27	2,14	200
220	30,00	220	80	9,0	12,5	37,4	0,718	21,4	2690	245	8,48	197	33,6	2,30	220
240	33,90	240	85	9,5	13,0	42,3	0,775	22,3	3600	300	9,22	248	39,6	2,42	240
260	38,70	260	90	10,0	14,0	48,3	0,834	23,6	4820	371	9,99	317	47,7	2,56	260
280	42,60	280	95	10,0	15,0	53,3	0,890	25,3	6280	448	10,9	399	57,2	2,74	280
300	47,10	300	100	10,0	16,0	58,8	0,950	27,0	8030	535	11,7	495	67,8	2,90	300
320	60,70	320	100	14,0	17,5	75,8	0,982	26,0	10870	679	12,1	597	80,6	2,81	320
350	61,80	350	100	14,0	16,0	77,3	1,050	24,0	12840	734	12,9	570	75	2,72	350
380	64,40	380	102	13,5	16,0	80,4	1,110	23,5	15730	826	14,1	615	78,7	2,77	380
400	73,20	400	110	14,0	18,0	91,5	1,180	26,5	20350	1020	14,9	846	102	3,04	400
UNP	gew.	afme	tingen	in mm		F	V	e	lx-x	Wx-x	ix-x	ly-y	Wy-y	iy-y	UNP
	kg/m	H	B	D¹	D²=r	cm²	m²/m	mm	cm4	cm3	cm	cm4	cm3	cm
